機械設計中四種定位夾緊機構你知道嗎?
添加時間:2021-10-21   點擊次數:1269

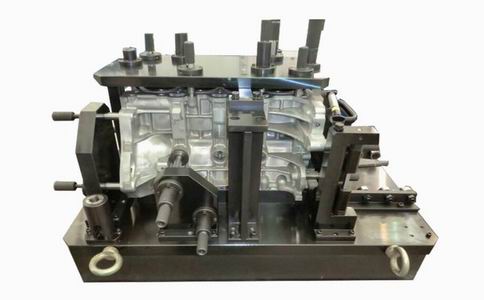

在設備的設計中,在對料件進行貼裝時,都需要對料件進行定位夾緊。目的是保證精度、保證料件的穩定性。給下一步的的操作提供一種穩定的條件。下邊讓我們一起學習幾種工件的夾緊與松開機構。


要實現工件的夾緊,我們一般要分析工件的性質,工件是軟的還是硬的,材料是塑料的還是金屬的或者其他材質,需不需要防靜電,在夾緊時可不可以硬壓,能承受多大的力。選用什么材質。


一、工件的夾緊與松開機構

原理:

(1).氣缸的自動機構。通過安裝在氣缸上的推桿壓緊鉸鏈滑塊,松開工件。

(2)通過安裝在工件夾具上的拉伸彈簧夾緊。


1.將料件放入仿形定位塊中定位。

2.滑臺氣缸后退,夾緊塊在拉簧的作用下,夾緊料件。

3.旋轉平臺旋轉,將定位好的料件轉向下一工位,進行加工或貼裝。

4.滑臺氣缸伸出,凸輪隨動器頂定位塊的下端,定位塊沿著鉸鏈旋轉,打開,可以繼續放入料件。



此圖只作為原理上的參考,提供一種思路,如需設計要根據具體的情況設計。



為了提高生產的效率,一般加工貼裝上會采用多工位,如圖為4工位,上料與加工貼裝互不影響,即上料時不影響加工貼裝。工位1、2、3之間的貼裝同步進行互不影響。這種思維的設計大大提高的效率。



二、基于連桿構造的內徑夾緊松開機構



原理:

(1)通過彈簧力夾緊外形經粗略導向的工件內徑。

(2)通過設置在外部的推桿推動夾緊狀態的連桿機構來松開。


1. 當氣缸伸出時,氣缸推活動塊1向左移動,在連桿機構的作用下,活動塊2同步向右移動,左右壓頭同步向中間移動。

2. 將料件放入定位塊中,定位好。氣缸退回,左右壓頭在彈簧的推動下,向兩邊移動壓頭從兩側同時推緊料件。



圖只作為原理上的參考,提供一種思路,如需設計要根據具體的情況設計。


壓頭的力與彈簧的壓縮量成正比,更換彈簧或調節壓縮量來調解壓頭推緊料件的力,防止料件被壓壞。



三、滾動軸承夾緊機構



原理:

通過彈簧力夾緊,通過外部柱塞松開。


1. 對推塊施加力,推塊向下移動,推塊推動推塊槽內的兩個軸承,軸承固定塊沿著旋轉軸順時針旋轉,帶動左右夾頭向兩側張開。

2. 當對推塊施加的力取消時,彈簧推動推塊向上移動,推塊帶動推塊槽內的軸承,軸承固定塊沿著旋轉軸逆時針旋轉,帶動左右夾頭夾緊料件。


圖只作為原理上的參考,提供一種思路,如需設計要根據具體的情況設計。


壓頭的力與彈簧的壓縮量成正比,更換彈簧或調節壓縮量來調解壓頭推緊料件的力,防止料件被壓壞。



此機構的推塊可以用于轉移機械手,夾緊料件取放料。




四、同時夾持兩個工件的機構



原理:

氣缸伸出,通過氣缸和連桿連接的外側夾具打開,帶其他支點的內側夾具通過氣缸前端的滾輪打開。

氣缸縮回,滾輪脫離內側夾具,通過彈簧力夾持工件β,通過連桿連接的外側夾具關閉,夾持工件α。然后,將臨時組裝的工件α、β轉移到固定工序。


1. 氣缸伸出時,推桿下移,帶動帶支點搖桿旋轉,左右?guī)еc搖桿向兩側張開,推桿前段的凸圓擠開軸承內側的夾頭張開

2. 氣缸退回時,推桿上移,拉動帶支點搖桿旋轉,外夾頭夾緊大料件,推桿前端的凸圓后退,凸圓離開軸承,內夾頭在彈簧的拉力下夾緊料內料件


圖只作為原理上的參考,提供一種思路,如需設計要根據具體的情況設計。
